Name: چین خازن ترانسفورماتور سفارشی و تهیه کنندگان تستر دلتا برنزه ، تولید کنندگان - قیمت خوب - Fuootech
Brand: Fuootech
SKU: 157911402

1. کاربرد
FTD -9000} ترانسفورماتور ترانسفورماتور اتوماتیک و تستر خازن می تواند به طور موثری مرطوب ، خراب شدن و تا حدودی نقص عایق تجهیزات الکتریکی را پیدا کند ، که به طور گسترده در ساخت الکتریکی ، نصب تجهیزات الکتریکی ، تحویل و آزمایش پیشگیری مورد استفاده قرار می گیرند.

تستر از دست دادن دی الکتریک ترانسفورماتور ضد ترانسفورماتور برای ضد مداخله در محل ، اندازه گیری از دست دادن دی الکتریک یا اندازه گیری از دست دادن دی الکتریک آزمایشگاهی استفاده می شود. این ابزار تست یک ساختار یکپارچه با پل از دست دادن دی الکتریک داخلی ، منبع تغذیه فرکانس متغیر متغیر ، ترانسفورماتور تست و خازن استاندارد و غیره است. این ابزار برای تبدیل فرکانس ضد مداخله و فن آوری فیلتر دیجیتال تبدیل فوریه ، اندازه گیری کاملاً اتوماتیک و هوشمند را اتخاذ می کند ، و داده های اندازه گیری تحت تداخل قوی بسیار پایدار است. نتیجه اندازه گیری توسط صفحه نمایش بزرگ نمایش داده می شود و ساز با میکرو چاپگر برای چاپ و چاپ نتایج تست ارائه می شود.

accessories of tan delta test of transformer (2)

2. اقدامات احتیاطی قبل از انجام آزمایش ترانسفورماتور برنزه دلتا چیست؟

1) مجموعه آزمایش منبع انرژی الکتریکی ولتاژ بالا است و اپراتور باید از تمام اقدامات احتیاطی عملی برای جلوگیری از تماس با قطعات انرژی یافته تجهیزات تست و مدارهای مرتبط استفاده کند.

2) هرگز مجموعه آزمایش را به تجهیزات انرژی زده وصل نکنید.

3) کابل زمین باید ابتدا به هم وصل شود و آخرین برداشته شود.

4) ترمینال زمینی کارت تأمین ورودی (سرب سبز) باید به ترمینال محافظ (زمین) منبع تغذیه خط وصل شود.

5) شاخه های ولتاژ بالا را از رطوبت ، گرد و غبار در حین نصب و بهره برداری دور نگه دارید.

6) قوس کافی تر از ترخیص کالا از گمرک (حداقل 1 فوت یعنی 30 سانتی متر) بین هادی انرژی و زمین برای جلوگیری از هرگونه قوس حفظ می شود.

7) باید اطمینان حاصل شود که نمونه آزمایش قبل از ایجاد هرگونه اتصال بیشتر ، از کارآیی و مبتنی بر پایه استفاده می شود و هیچ کس نمی تواند با ترمینال خروجی HV یا هر ماده ای که توسط خروجی انرژی می یابد در تماس باشد.

8) چینی بوش ها باید تمیز و خشک باشند. هر نوع خاک یا روغن را با پارچه خشک تمیز بردارید.

9) آزمایش در صورت چگالش روی چینی انجام نمی شود. ترجیحاً آزمایشاتی انجام نمی شود که رطوبت نسبی بیش از 75 ٪ باشد.

tan delta test set at site

3. پارامترهای فنی

دقت	cx: ± (خواندن × 1 ٪ +1 pf) TGδ: ± (خواندن × 1 ٪ +0. 00040)
ضد مداخله	فرکانس فرکانس متغیر ، دقت فوق حتی می تواند زیر 200 ٪ تداخل حاصل شود.
دامنه ظرفیت	HV داخلی: 3pf {1}} pf/12kv 6 0 pf -1. 2μf/0.5kV HV خارجی: 3pf {1}}. 5μf/12KV 6 0 pf {5}} μf/0.5kV بهترین وضوح: 0. 001PF ، 4 رقم معتبر.
دامنه TGδ	نامحدود ، {0}}}. 001 ٪ وضوح ، شناسایی خودکار برای خازن ، القاء و مقاومت سه مقاله آزمایش شده.
دامنه فعلی آزمون	10μA-1A
HV داخلی	دامنه ولتاژ را تنظیم کنید: 0. 5-10 kV/12kV حداکثر جریان خروجی: 200 میلی آمپر روش تقویت کننده باک: تنظیم مداوم صاف دقت: ± (1.5 ٪ x خواندن +10 v) وضوح ولتاژ: 1 ولت
بسامد	فرکانس تک فرکانس 45 ، 50 ، 55 هرتز فرکانس متغیر دوتایی اتوماتیک 45/55 هرتز دقت فرکانس: ± 0. 01Hz
HV خارجی	UST ، حداکثر جریان آزمایش 1A/ 40 ~ 70Hz است GST ، حداکثر جریان تست 12kV/1A/40-70 هرتز است
خروجی ولتاژ کم خود CVT	ولتاژ خروجی 3-50 v ، جریان خروجی 3-30 a
مدت زمان سنجی	بسته به روش اندازه گیری حدود 40s
منبع تغذیه	180 ولت {1}} vac ، 50Hz/60Hz ± 1 ٪ ، که توسط جریان یا ژنراتور متناوب تهیه می شود
رابط کامپیوتر	رابط استاندارد RS232
چاپگر	چاپگر حرارتی WH-A7 مینی نوع
دمای عملیاتی	-10 درجه -50 درجه
رطوبت نسبی	<90%, Non-condensing
بعد کلی	340 × 260 × 270 میلی متر
وزن	22 کیلوگرم

4. ویژگی

1) این ابزار روش فعلی را برای اندازه گیری خازن ، از دست دادن دی الکتریک و سایر پارامترها استفاده می کند. نتیجه اندازه گیری شده بسیار دقیق است و تحقق اندازه گیری خودکار آسان است.

2) این ابزار برای از بین بردن تداخل فرکانس قدرت 50Hz/60Hz ، فناوری فرکانس متغیر را اتخاذ می کند. بنابراین یک داده قابل اعتماد حتی تحت تداخل الکترومغناطیسی قوی قابل دستیابی خواهد بود.

3) این ابزار LCD صفحه نمایش بزرگ را تصویب می کند. در فرآیند آزمایش ، منو فوری چینی تجسم شده و به راحتی کار می کند.

4) این ابزار به راحتی کار می کند و فرآیند اندازه گیری توسط ریزپردازنده کنترل می شود. پس از انتخاب یک روش اندازه گیری مناسب ، اندازه گیری داده ها به طور خودکار تحت کنترل ریزپردازنده انجام می شود.

5) این ابزار به گونه ای طراحی شده است که یک مدل یکپارچه با خازن مرجع و منبع تغذیه HV در آن باشد ، اندازه گیری آزمایش سایت را امکان پذیر می کند و سیم کشی سایت را کاهش می دهد.

6) این ابزار به عملکرد تست CVT مجهز است ، که می تواند به تست خودآزمایی CVT بدون لوازم جانبی خارجی برسد و خازن و از دست دادن دی الکتریک C1 و C2 را در یک زمان اندازه گیری کند.

7) اندازه گیری GST از فناوری IVDDV استفاده می کند و از داده های ناپایدار ارائه شده توسط اندازه گیری GST قبلی جلوگیری می کند.

8) این ابزار عملکرد پوسته ولتاژ کم GST را فراهم می کند. هنگامی که اتوبوس CVT 220 کیلو ولت به صورت پایه ای است ، تستر از دست دادن دی الکتریک را می توان برای C11 بدون از بین بردن 10 کیلو ولت GST انجام داد.

9) این ابزار تابعی از اندازه گیری از دست دادن دی الکتریک با ولتاژ بالا دارد. این می تواند آزمایش از دست دادن دی الکتریک را با بیش از 12 کیلو ولت با کمک ترانسفورماتور ولتاژ یا رزونانس سری انجام دهد.

10) این ابزار دارای عملکرد محافظت از تقصیر زمینی است. در صورت عدم استفاده از این ساز به طور نادرست ، ابزار از ورود به روش عادی و خروجی HV امتناع می ورزد. در مورد عملکرد حفاظت بیش از حد جریان ، هنگامی که مقاله آزمایش شده در یک مدار کوتاه یا خرابی قرار دارد ، از دستگاه در برابر آسیب محافظت می کند.

11) این ساز تابعی از محافظت از شوک الکتریکی است. هنگامی که اپراتور ابزار به دلیل عدم استفاده از شوک الکتریکی دچار شوک الکتریکی می شود ، ابزار بلافاصله HV را قطع می کند و بنابراین امنیت اپراتور را تضمین می کند.

5. سهام در دفتر

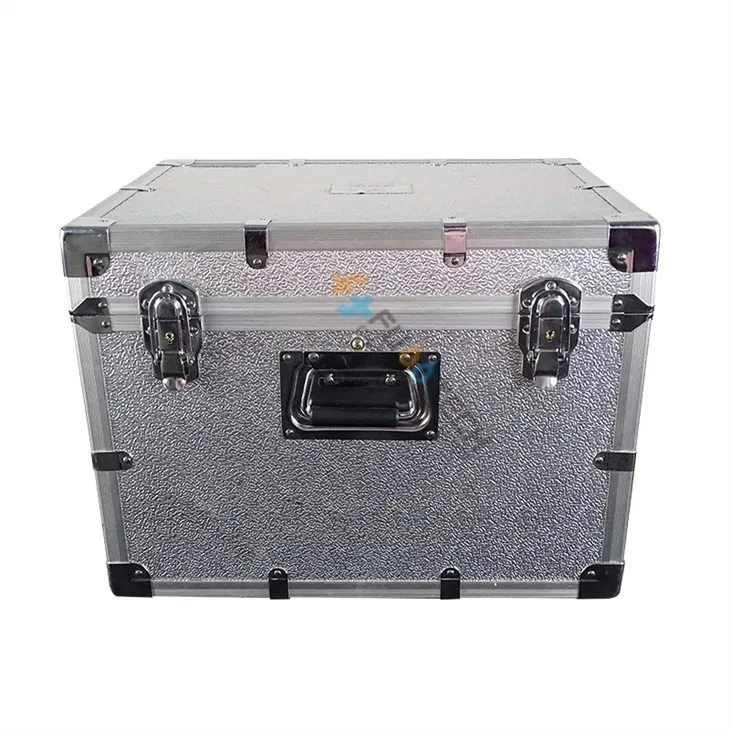

tan delta test of transformer in stock (2)
